Некоммерческая организация Open Compute Project (OCP) опубликовала спецификацию серверных стоек Open Rack Wide (ORW) от Meta✴, которая служит дополнением к более общей базовой спецификации. Эти стойки предназначены для центров обработки данных, сфокусированных на задачах ИИ и высокопроизводительных вычислений (HPC), созданных компанией Meta✴ и расширяющих основной вариант стандарта. Стандарт ORW лежит в основе платформы AMD Helios. Размеры стоек ORW составляют 2390 мм по высоте, 1219 мм по глубине и 1200 мм по ширине. Таким образом, ширина стойки ORW в два раза превышает ширину стандартных стоек Open Rack V3 (600 мм).
Конструкция ORW спроектирована для плотного размещения тяжелого оборудования — крупногабаритных серверов с GPU-ускорителями, мощных систем хранения данных и других компонентов. Грузоподъемность рамы должна составлять 4700 кг (без учета веса самой стойки). Отмечается, что на этот показатель влияет множество факторов, включая пространственное распределение ИТ-оборудования, количество и расположение поперечных распорок и прочее. Любые дополнительные элементы, установленные в стойку, необходимо учитывать при расчете максимальной грузоподъемности.
Стойка ORW рассчитана на 44OU-единицы для узлов двойной ширины или 47U для 19-дюймовых узлов. Допускается комбинирование различных типов оборудования — конструкция стойки предусматривает наличие вырезов для кронштейнов крепления серверов обоих типов. Также прописана поддержка стандартных 21-дюймовых шасси, в этом случае емкость стойки составляет 88OU. Примечательно, что компания NVIDIA в стойках Kyber перейдет к вертикальным узлам. Впрочем, она, скорее всего, также передаст спецификации OCP, как это было со стойкой Oberon.

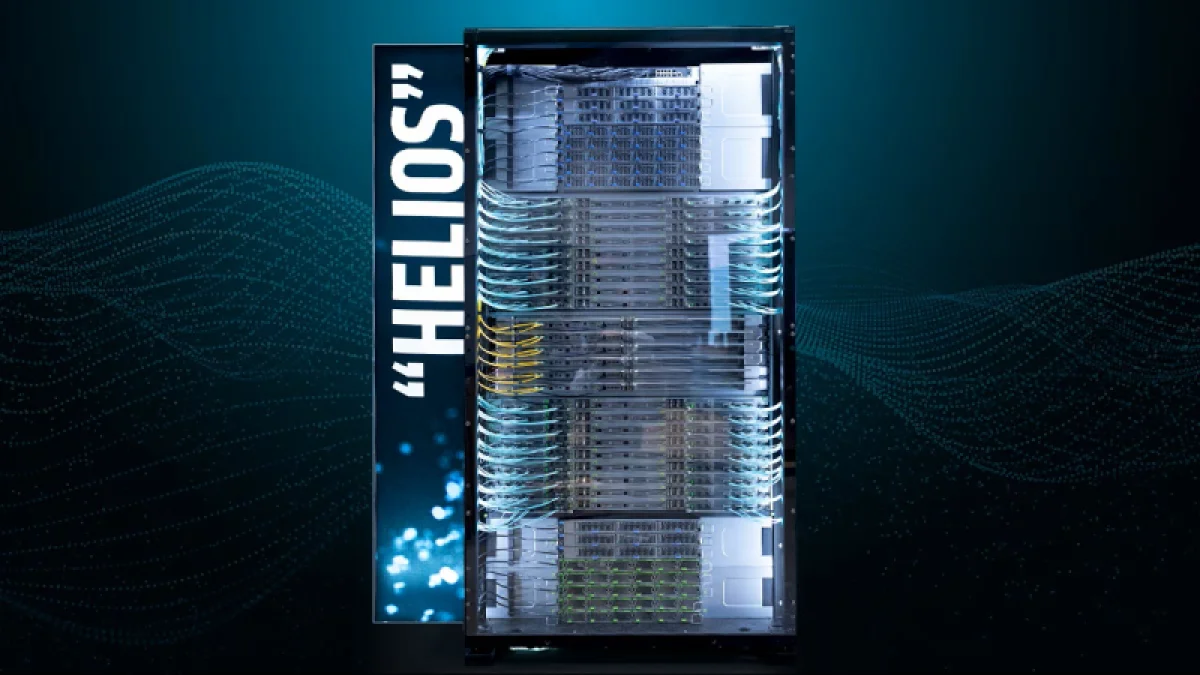

Источник изображения: AMD
В стойках модели ORW организован поток воздуха от передней части к задней. При стандартной эксплуатации в верхней, нижней и боковых панелях не предусмотрены проемы, через которые нагретый воздух мог бы попасть в холодный коридор дата-центра. Конструкция обязательно включает передние и задние каналы для прокладки кабелей, которые можно размещать вертикально во всех четырех углах каркаса.
Источник изображения: AMD
Согласно спецификации, доступ к высоковольтным линиям на шине постоянного тока должен быть закрыт, если она подключена к IT-оборудованию. Стойки ORW совместимы с различными типами шин питания — как с воздушным, так и с жидкостным охлаждением. Интерфейс шинопровода соответствует стандарту ORv3 HPR (High Power Rack). Предполагаемое номинальное входное напряжение от модуля питания ORv3 составляет 51 В постоянного тока. Вся подсистема питания IT-оборудования должна работать с входным напряжением в диапазоне от 46 В до 52 В. Необходимы датчики напряжения и температуры, силовой канал (100 А), обратный канал (100 А), а также заземление. Типовая мощность достигает 4,8 кВт на один коннектор (узел).

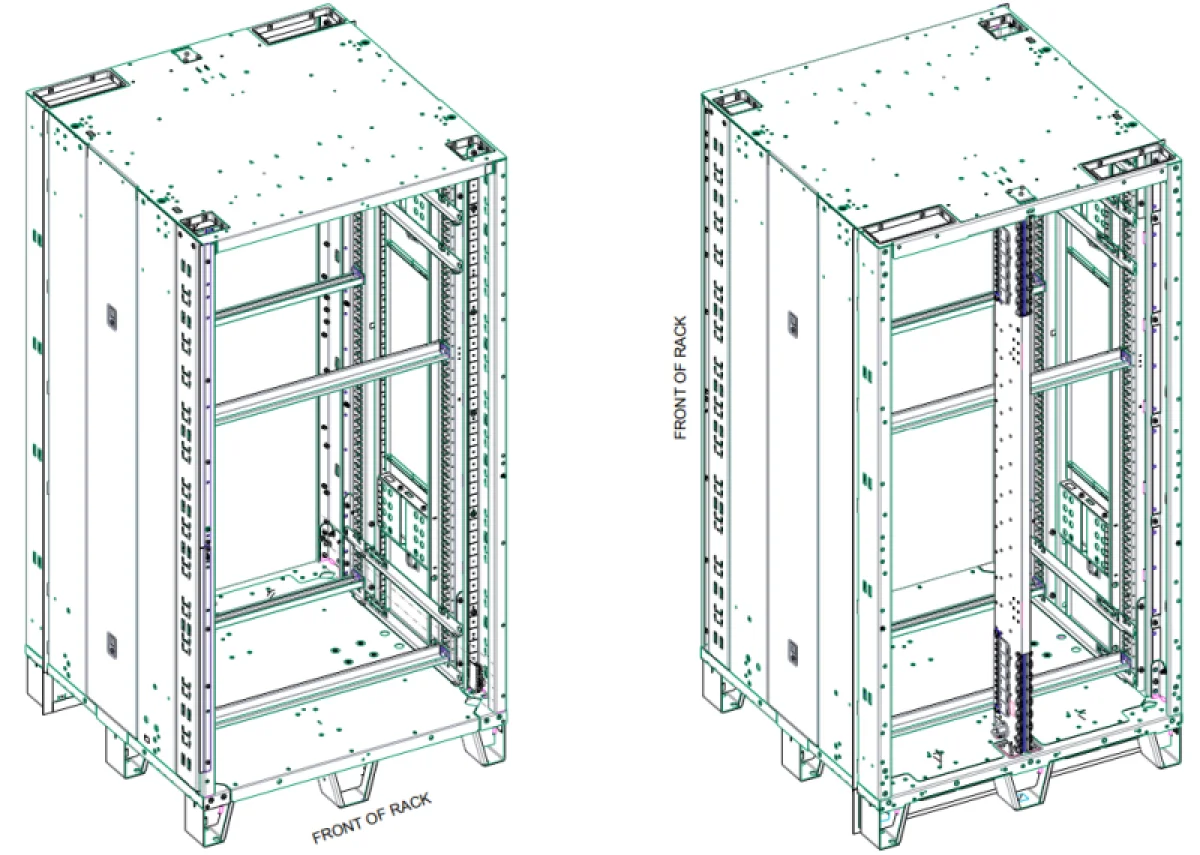

Источник изображения: OCP
Стоит подчеркнуть, что OCP активно продвигает переход дата-центров на питание постоянным током. Ожидается, что такая архитектура позволит увеличить плотность и энергоэффективность вычислений. Концепция предусматривает возможность выделения подсистемы питания в отдельную стойку и переход к 400/800 В DC, при этом AC/DC-преобразование выносится за пределы машинных залов. Передача энергии может осуществляться через общую DC-шину, соединяющую все стойки, либо по отдельным кабелям, или комбинированным способом.
В то же время перед операторами центров обработки данных, работающих с ИИ, возникает вызов, связанный с увеличением веса IT-оборудования. Современные стойки 42U, заполненные серверами, имеют массу от 680 до 1150 кг, а для ORW предусмотрена нагрузка, достигающая почти 5 тонн. Это создаёт трудности при проектировании полов и перекрытий. Из-за значительного веса оборудования многие операторы выбирают строительство одноэтажных дата-центров вместо многоэтажных. Хотя для ИИ-кластеров с точки зрения соединений более эффективны именно многоэтажные варианты. Однако для Meta✴, возможно, приоритетом является скорость развёртывания — компания даже обходится без капитального строительства.
