Как настроить мониторинг серверной: пошаговое руководство на базе контроллеров

Серверное помещение считается одной из самых уязвимых зон ИТ-инфраструктуры. Даже незначительное нарушение стандартных условий работы оборудования может спровоцировать сбои сервисов, потерю данных и остановку бизнес-процессов. Поэтому отслеживание состояния серверной должно быть не просто дополнительной опцией, а обязательным компонентом инженерных систем.

Способы организации системы мониторинга

Данная система может быть развернута в нескольких вариантах, исходя из масштаба инфраструктуры. Для небольших проектов достаточно одного контроллера, обслуживающего одно серверное помещение. В более масштабных сценариях используется несколько контроллеров, объединенных в общую сеть мониторинга.

Для удаленных объектов предусмотрены модели с GSM-модулем, которые позволяют отправлять уведомления даже при отсутствии основного сетевого подключения.

Применение контроллеров NetPing в рамках системы мониторинга дает возможность не только регистрировать аварийные ситуации, но и обнаруживать неполадки в работе оборудования до того, как они перерастут в критическую проблему. К примеру, плавное повышение температуры в верхней части стойки может сигнализировать об ухудшении эффективности охлаждения или засорении воздушных фильтров.

Анализ разницы температур между верхним и нижним отсеками шкафа помогает оценить, насколько правильно организованы воздушные потоки и насколько эффективно работает охлаждение. Фиксация кратковременных перебоев питания выявляет нестабильность электросети, которая часто остается незамеченной в ходе обычной эксплуатации.

Таким образом, система мониторинга на базе NetPing служит не только для оперативного реагирования на аварии, но и в качестве инструмента для анализа состояния инфраструктуры.

Пример оснащения серверного шкафа

Для наблюдения за состоянием стойки можно применить следующий набор оборудования:

1. NetPing 8/PWR-220 v7.6/ETH.
2. Температурный сенсор NetPing THS.
3. Датчик утечки воды H2O.
4. Сенсор контроля электропитания NetPing 995S1.
5. Датчик открывания двери ИО102-20/Б2П.
6. Сенсор температуры и влажности NetPing HS.

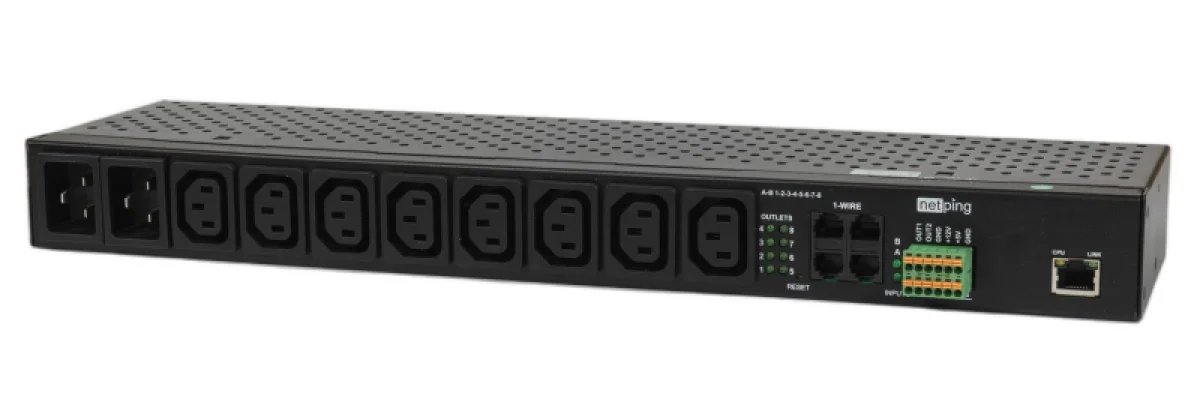

Основой системы выступает контроллер NetPing 8/PWR-220 v7.6/ETH, который совмещает возможности наблюдения и управления. Это устройство получает информацию от сенсоров, отправляет её во внешние системы через SNMP, HTTP API или с помощью email-оповещений, а также даёт возможность управлять нагрузкой через встроенные реле. При отключении основного источника питания оно автоматически перенаправляет все розетки на резервный ввод.

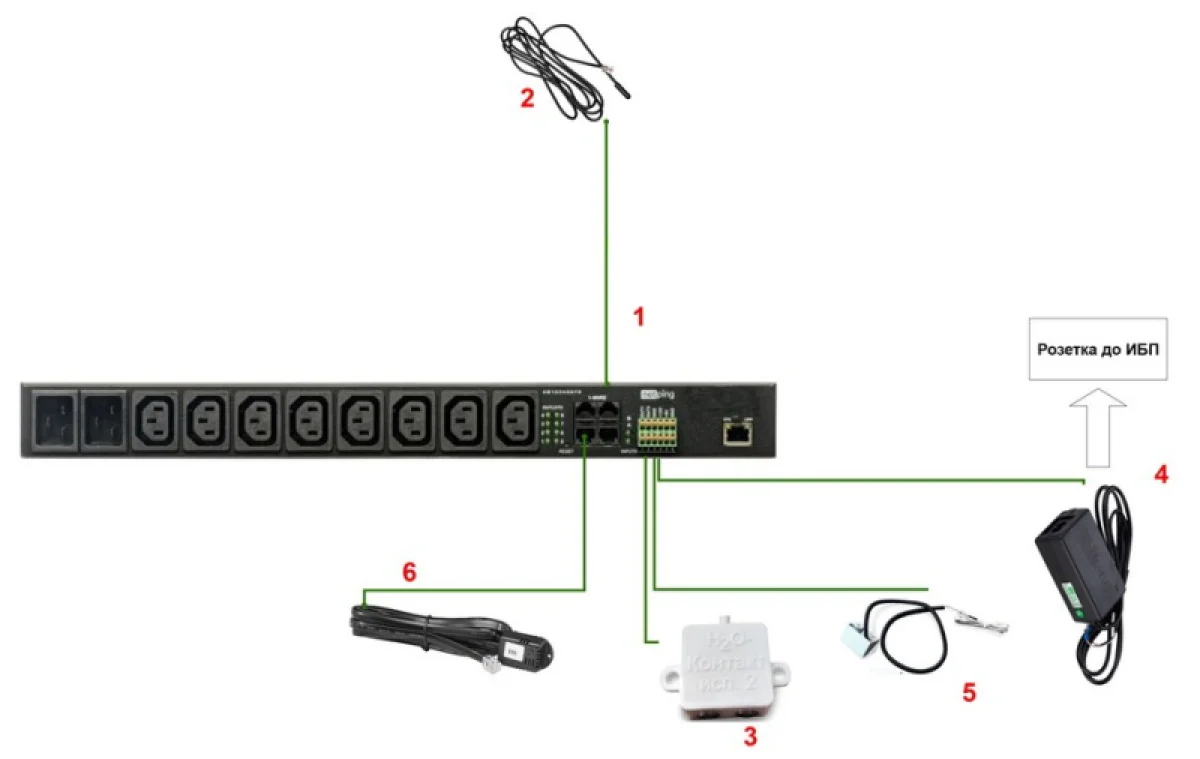

• Контроллер (1) устанавливается внутри шкафа и подключается к электросети.

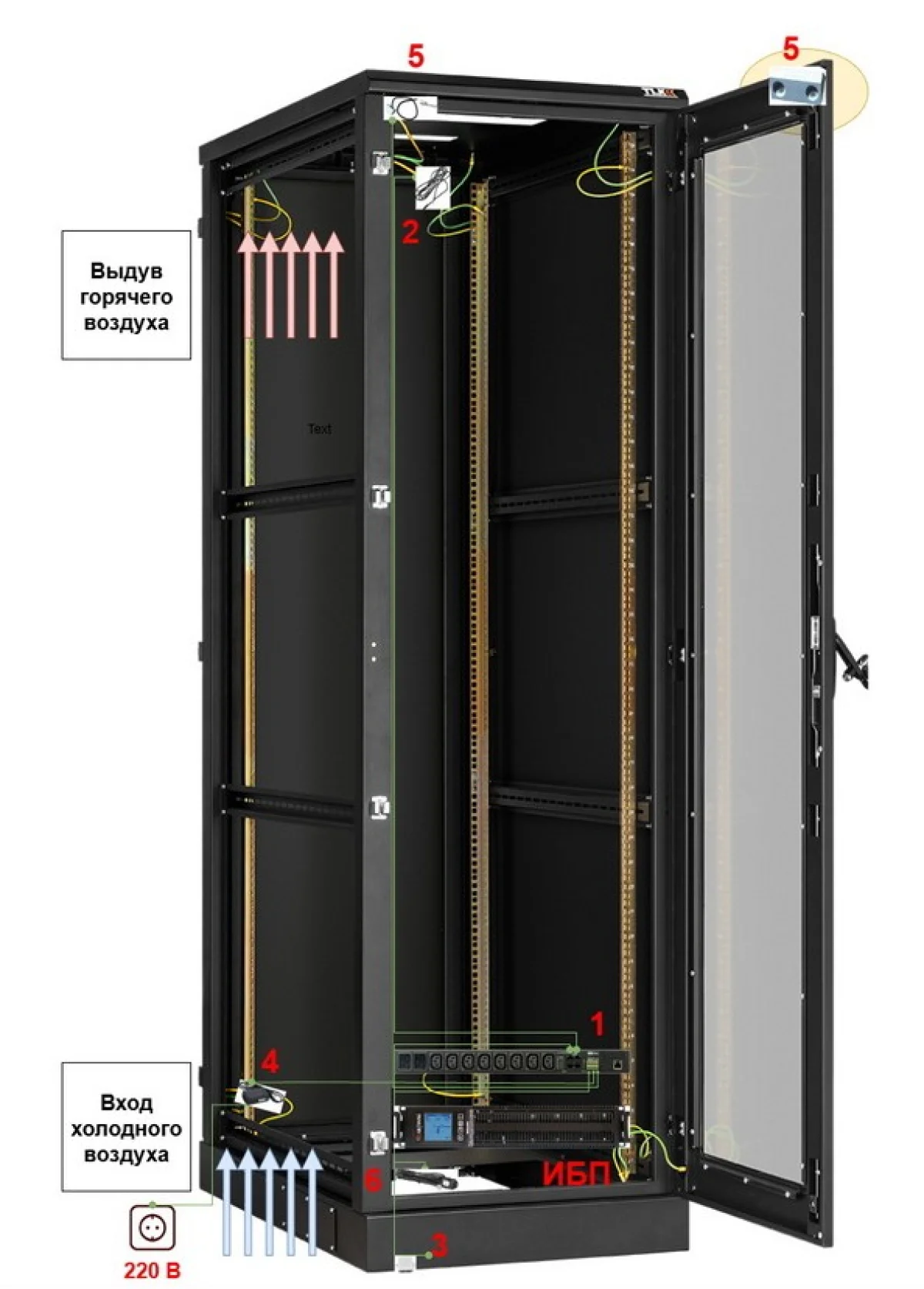

• Температурный сенсор (2) располагается в верхней части стойки в зоне горячего воздуха перед вытяжными вентиляторами, что позволяет выявлять перегрев на начальном этапе.
• Сенсор температуры и влажности (6) монтируется в нижней части шкафа на входе холодного воздушного потока и служит для оценки эффективности системы охлаждения.
• Датчик утечки (3) размещается в самой нижней точке шкафа и отслеживает появление влаги.
• Сенсор наличия электропитания (4) устанавливается на линии ввода до ИБП и фиксирует исчезновение внешнего питания.
• Датчик открытия двери (5) крепится на корпусе и двери шкафа, обеспечивая контроль доступа.
• Все сенсоры подключаются напрямую к контроллеру NetPing (1), что упрощает монтаж и уменьшает количество соединений.

Устройство NetPing 8/PWR-220 v7.6/ETH в комплекте с набором датчиков позволяет организовать всесторонний контроль серверного шкафа без необходимости сложной настройки. Данная система отслеживает важнейшие показатели и минимизирует вероятность аварийных ситуаций при работе оборудования.
